Leírás és Paraméterek
Optimális energiagazdálkodás személygépkocsikhoz, elektromos járművekhez, mezőgazdasági járművekhez, utolsó mérföldes járművekhez, tengeri alkalmazásokhoz és lakóautókhoz: ezt a HELLA második generációs intelligens akkumulátor-érzékelői (IBS) teszik lehetővé. Mérik az akkumulátor változóit, például áramerősséget, feszültséget és hőmérsékletet 12 V-os elektromos rendszer környezetben. A mért értékek információt adnak az akkumulátor töltöttségi állapotáról (SOC), öregedéséről (SOH), valamint az akkumulátor várható indítási képességéről (SOF).
A második generációs HELLA IBS 12 V-t kifejezetten úgy fejlesztették ki, hogy megfeleljen ezen alkalmazások követelményeinek. A LIN (CI busz) kommunikációs interfészük információkat, például az akkumulátor töltöttségi állapotát továbbítja a töltőrendszernek.

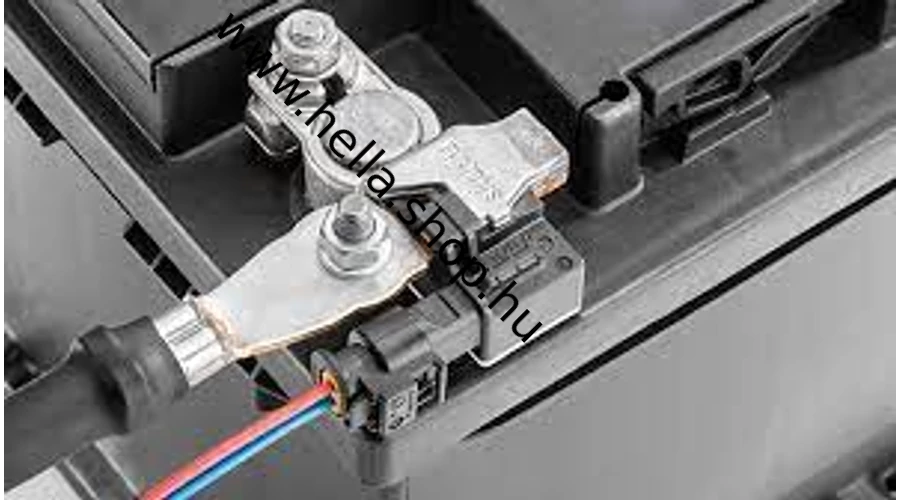

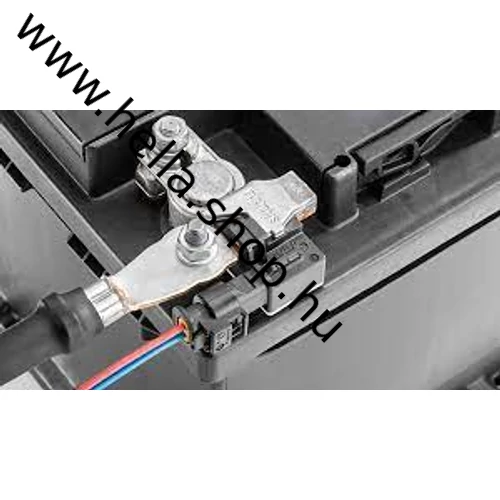

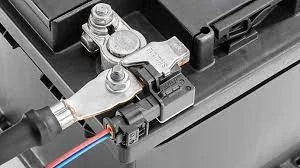

Az IBS-eket úgy tervezték, hogy pontosan illeszkedjenek az akkumulátor negatív pólusára. Az indirekt árammérés mérő ellenállásaként az akkumulátor érzékelők sönt eleme a jármű terhelési útjára van rögzítve, míg a földkábel egyszerűen a földelőcsavarra rögzíthető. Az IBS elektronika öntött házban található, dugós csatlakozóval.
A termék előnyei
- Helytakarékos, kompakt érzékelő, amelyet kifejezetten személyautók, elektromos járművek, mezőgazdasági járművek, utolsó mérföldes járművek, tengeri alkalmazások és lakóautók követelményeinek kielégítésére fejlesztettek ki.
- Az akkumulátor állapotának feszültség-, áram- és hőmérséklet-paramétereinek pontos mérése
- Ezen akkumulátorállapot-paraméterek meghatározása: töltöttségi állapot (SOC), egészségi állapot (SOH) és működési állapot (SOF)
- Egyszerű elektromos és mechanikai integráció
Műszaki adatok :
Üzemi feszültség 6-18 V
Állandó terhelési áram* ± 175 A
Maximális áram*+** 1500 A
Védelmi osztály IP 6K9K
Üzemi áram** 10 mA (normál üzemmód);
≤ 200 μA (alvó üzemmód)
Max. akkumulátor-kapacitás 500 Ah
Üzemi hőmérséklet -40 °C és +105 °C között
Földelő csavar M6
Kimeneti jel LIN (2.0) vagy újabb
ASIL fokozat QM
* Tipikus állapot: T a ≤ 105 °C; U b = 14 V tipikus földkábel: 35 mm² Egyéb konfigurációk külön kérésre. ** Engedélyezett max. 500 ms.
